机械设备故障检测

                                    ---振动专题课堂

设备故障诊断的意义

1,防止突发性故障造成的灾难性事故。

2,防止突发性故障造成的日常生产不能正常运行所带来的巨大的经济损失

设备状态监测与诊断的任务

状态监测:通过设备状态的监测(检测、监视、分析、判别)了解和掌握设备的运行情况,作出正确的状态评估(正常状态、异常状态和故障状态)及便以时加以处理和维修

故障诊断:根据状态监测所获得的信息和设备的运行情况判断出故障的类别、严重程度、原因及部位,指出故障的发生,发展趋势和后果,提出故障的维修措施,并加以实施。

指导设备的管理维修:指导员工进行设备的维护、维修管理。制定预防维修时间和维修部位。

设备状态监测与故障诊断的目的

1,及时地对各种异常状态或故障状态作出诊断,预防或消除故障

2,保证设备发挥最大的设计能力,制订合理的监测维修制度,以便在允许的条件下充分挖潜,延长服役期限和使用寿命,降低设备全寿命周期费用

3,通过检测监视、故障分析、性能评估等,为设备结构修改、优化设计、合理制造及生产过程提供数据和信息

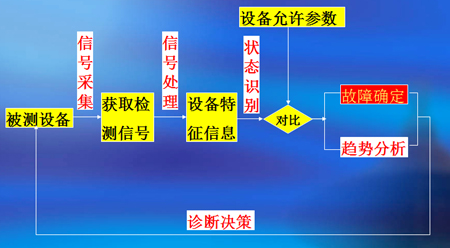

设备故障管理流程图


状态监测发展现状

状态监测与设备故障诊断的定义:

通俗的说状态监测与设备故障诊断就是给机器看病,利用振动,噪音,温度等或者标准,图谱来判断机械设备的故障原因并及时的采取相应措

状态监测与设备故障诊断的发展趋势:

(1)离线的FFT分析仪阶段
        上世纪80年代中期通过磁带记录仪到现场记录振动信号,然后回实验室输入FFT(快速傅里叶变换)分析仪回放,进行频谱分析,只有功率谱幅值谱,及波形,分析方法单一,基本上只能查幅值、频率
(2)离线的计算机辅助监测、诊断阶段
        通过计算机完成信息采集、信号分析、数据库管理、甚至给出诊断结论,有各种图谱,分析方法多样,更加注重幅值、频率、相位信息的全面、综合利用,还涌现出专家辅助诊断系统。
(3)在线的网络化监测、诊断阶段
        充分利用企业内部局域网和Internet网络,做到资源共享、节省投资、远程诊断,所监测的参数不再局限于振动、轴位移、转速,进一步扩展到流量、压力、温度等工艺过程量,对设备运行状态的把握更加全面、准确,实现了真正意义上的专家远程诊断

第二章:振动基础知识及术语
频        率:单位时间内发生的振动次数      表示:F         单位:HZ
周        期:是物体完成一个振动过程所需要的时间      表示:T         单位:S
周期与频率关系:F=1/T
描述振动大小的三个物理量:
1、加速度: 物体在运动时的速度变化量与发生这一变化所用的时间比值,是描述物体快慢的物理量。
                    表示:简称A     国际单位:m/s2
2、速   度: 物体运动时产生的距离与时间的比值
                    表示:简称V     国际单位:mm/s
3、位   移: 物体在运动时产生的距离
                    表示:简称D     国际单位:mm
振动幅值的三个后缀表示:
1、有效值用RMS表示              2、单峰值用:peak 简写P                 3、 双峰值:peak_peak 简写:p_p
     振动的三个物理量即:加速度,速度,位移后面都要跟上以个三个后缀其中一种后缀
     例如:位移  D=0.5mm P_P 即:振动位移大小为0.5mm双峰值
               位移  D=0.5mm RMS 即:振动位移大小为0.5mm有效值
如左图:
有效值:也叫均方根值
单峰值:均方根值的1.414倍
峰峰值:波峰到波谷的值:是单峰值2倍

采样频率: 即取样频率,指每秒钟获取到的声音或者振动离散信号的采样个数

采样时间: 是采样频率的倒数,即获得每个离散信号所需要时间
谱线数:做振动分析时的一种细化技术,和仪器的分辨率有很大的关系,谱线数条数越多,分辨率越高,分析越细腻。
