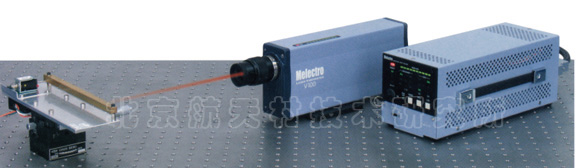

| V100非接触振动测试仪具有结构紧凑而操作简便特点。 |
V100非接触振动测试仪它们的主要优点如下：
- 以单一量程测量模块化方式简便地满足多种测量需要。
- 操作简便。与其它型号相比，灵敏度提高到10倍。
- 可选的摄像机用内置式电源，系统变得更为简化。
- 结构紧凑，功能强大，与其它型号相比，体积比减到1/5左右。
- 由于具有多种可选项的扩展功能，使用成本降低。
- 抗外来干扰能力强。
|
 |
| V100非接触振动测试仪的结构组成 |
| 项目 |
敏感器件（传感器）V100性能指标 |
| 激光光源 |
He-Ne气体激光器CW波长：632.8nm |
| 输出光量 |
1mW以下 |
| 激光安全基准 |
二类 |
| 测量距离 |
295mm-700mm/5mm联结环+使用标准透镜时
400mm-2m/使用标准透镜时 |
| 外形尺寸 |
大约为57（W）′111（H）′259（D）mm(包括突起物) |
| 重量 |
大约为1.9 kg |
|

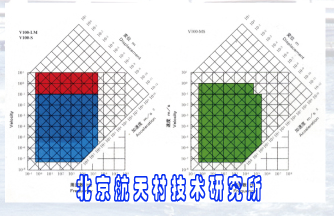

| V100非接触振动测试仪的技术参数 |

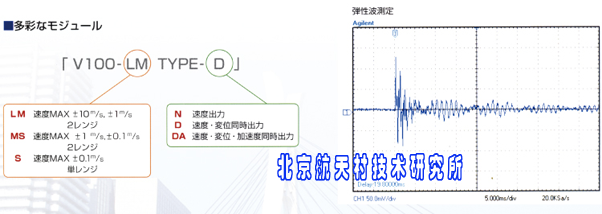

V100 |
型名 |
V100-LM |
V100-MS |
V100-S |
测定频率范围 |
0．5Hz～300KHz |
测定速度范围 |
3μm/s～10m/s |
0.05μm/s～1m/s |
0.05μm/s～0.1m/s |
速度 |
2m/s/V |
0.2m/s/V |
0.02m/s/V |
0.2m/s/V |
0.02m/s/V |
速度输出 |
电压 |
±5V? Velocity端子（BNC） |
测定精度 |
±2% 以内 |
低通滤波器（LPF） |
3KHz，30KHz，300KHz |
高通滤波器（HPF） |
0.5Hz，30Hz，300Hz |
信号电平 |
SIGNAL LEVEL 0～+5V |
位移 |
S1 端子 输出 |
位移，加速度 |
位 移 ：S1输出
加速度：S2输出 |
SHUTTER ON/OFF |
端子开路时：ON
端子断路时：OFF（BNC端子） |
外形尺寸 |
约115（w）×111（H）×281（D）mm（包括有突起物） |
重量 |
约3.8kg |
|
变
位
．
加
速
度 |
位移 (TYPE-D) |
速度
周波数范围 |
0.5Hz～1KHz |
10Hz～50KHz |
100Hz～300KHz |
2m/s/V |
20mm/V |
200μm/V |
20μm/V |
0.2m/s/V |
2mm/V |
20μm/V |
2μm/V |
0.02m/s/V |
200μm/V |
2μm/V |
200nm/V |
位移．加速度 （TYPE-DA） |
变位 |
速度
周波数范围 |
0.5Hz～10KHz |
0.5Hz～50KHz |
2m/s/V |
500μm/V |
50μm/V |
0.2m/s/V |
500μm/V |
50μm/V |
0.02m/s/V |
50μm/V |
5μm/V |
加速度 |
速度
周波数范围 |
0.5Hz～50KHz |
0.5Hz～20KHz |
2m/s/V |
5×106 m/s2/V |
5×104 m/s2/V |
0.2m/s/V |
5×106 m/s2/V |
5×104 m/s2/V |
0.02m/s/V |
5×106 m/s2/V |
5×102 m/s2/V |
位
相
补
偿 |
位相补偿 （TYPE-S）
测定精度
±2°以内（周波数范围5Hz～100KHz) |
|
 |
